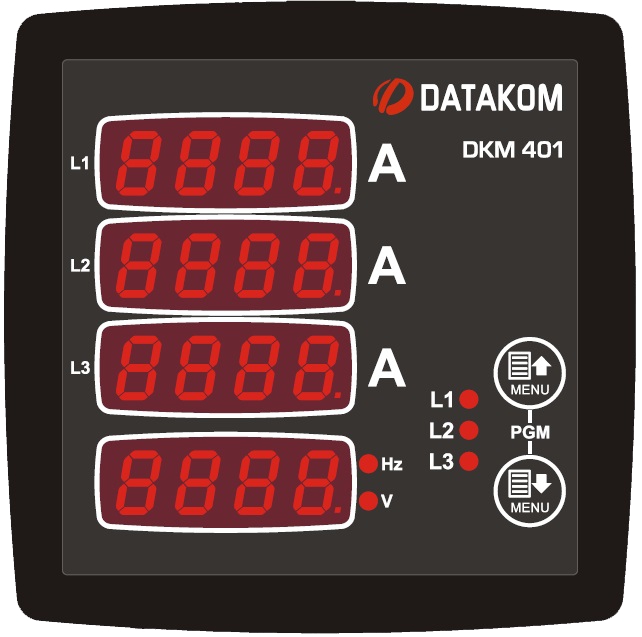

DKM-401 – це недорогий точний прилад, призначений для відображення різних параметрів змінного струму в 3-фазній розподільній панелі.
Стандартний блок розрахований на мережу 230/400 В. Для систем 120/208 В доступна інша версія.
Пристрій встановлюється в стандартний отвір панелі 92x92 мм.
Пристрій оснащений мікропроцесором на базі ARM з 32 біржами. Завдяки частоті дискретизації 4096 с/с він досягає діапазону точності 0,5%.
Завдяки своїй економічній ціні він знайде місце в кожній розподільній панелі змінного струму.
ВИМІРЮВАНІ ПАРАМЕТРИ
Напруга фаза-фаза: U12-U23-U31
Напруга фаза-нейтраль: V1-V2-V3
Фазні струми: I1-I2-I3
Частота: F
ОСОБЛИВОСТІ:
• Справжні RMS вимірювання
• Клас 0,5
• Врізне кріплення
• Програмування передньої панелі
• Зменшена глибина панелі
• Широкий діапазон робочих температур
• Герметична передня панель (IP54)
• Система вставного підключення
• Низька вартість
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Вхід джерела живлення:
170 - 275 В змінного струму, 45 - 66 Гц
Доступні різні напруги живлення змінного струму.
Діапазон введення вимірювань:
Входи напруги:
10–300 В змінного струму (L-N)
20–520 В змінного струму (L-L)
Вхідний струм: 0,2 – 5,5 А змінного струму
Частота: 30 - 100 Гц
Точність:
Напруга: 0,5%+1 розряд
Поточний: 0,5%+1 цифра
Частота: 0,5%+1 цифра
Діапазон вимірювань:
Діапазон CT: 5/5A до 5000/5A
Споживана потужність: < 4 Вт
Навантаження напругою: < 0,1 ВА на фазу
Навантаження струму: < 1VA на фазу
Робоча температура: від -20°C до +80°C (-4 до +176 F).
Максимальна вологість: 95% без конденсації.
Ступінь захисту:
IP 54 (передня панель),
IP 30 (задня панель)
Корпус: негорючий, сумісний з ROHS, ABS/PC (UL94-V0)
Монтаж: врізний монтаж із задніми кріпильними кронштейнами
Розміри: 102x102x53 мм (ШxВxГ)
Розмір панелі: 92х92 мм
Вага: 200 гр
