DATAKOM DKM-411 Аналізатор електричної мережі, 96x96mm, 3.5” кольоровий TFT дисплей, Ethernet, USB/Host, USB/Device, RS485, RS232, 2-дискретні входи, 2-дискретні виходи, з 100-240VAC джерелом живлення


DATAKOM DKM-411 Аналізатор електричної мережі, 96x96mm, 3.5” кольоровий TFT дисплей, Ethernet, USB/Host, USB/Device, RS485, RS232, 2-дискретні входи, 2-дискретні виходи, з 100-240VAC джерелом живлення
DATAKOM DKM-411 Аналізатор електричної мережі, 96x96mm, 3.5” кольоровий TFT дисплей, Ethernet, USB/Host, USB/Device, RS485, RS232, 2-дискретні входи, 2-дискретні виходи, з 100-240VAC джерелом живлення
DATAKOM DKM-411 Аналізатор електричної мережі, 96x96mm, 3.5” кольоровий TFT дисплей, Ethernet, USB/Host, USB/Device, RS485, RS232, 2-дискретні входи, 2-дискретні виходи, з 100-240VAC джерелом живлення
(0)
1 грн.
шт

   • КОЛЬОРОВИЙ TFT ЕКРАН
   • ІР-ЗВ'ЯЗКИ
   • ГАРМОНІЧНИЙ АНАЛІЗ
   • СКОПЕМЕТР

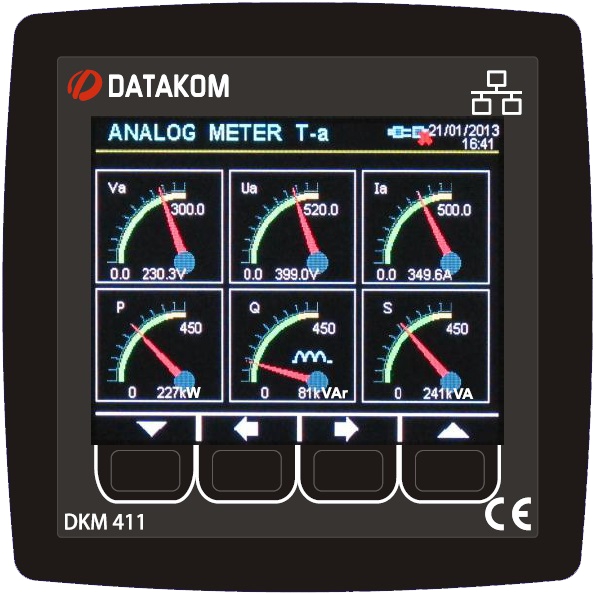

DKM-411 – це вдосконалений прецизійний вимірювальний пристрій, який пропонує кольоровий TFT-дисплей розміром 3,5 дюйма, 320x240 пікселів, а також неперевершені можливості віддаленого моніторингу через Інтернет у компактному та недорогому корпусі.
Сам пристрій є веб-сторінкою, яку можна відкрити через будь-який браузер для віддаленого моніторингу. Функція центрального моніторингу дозволяє контролювати тисячі метрів з одного центрального ПК.

ОСОБЛИВОСТІ:
  • Істинне середньоквадратичне вимірювання, точність 0,2%.
  • 3,5” TFT LCD, 320x240 пікселів
  • Дисплей гармонійних спотворень (63 гармоніки)
  • Осцилограф, дисплей форми сигналу
  • Відображення фазової діаграми
  • Годинник реального часу з автономним акумулятором
  • Відображення максимального попиту
  • Екран дисплея, що налаштовується користувачем
  • 2 релейні виходи, що налаштовуються
  • Можливість виходу енергетичного імпульсу
  • 2 оптично ізольовані, настроювані цифрові входи
  • Подвійні лічильники активно-реактивної потужності
  • Вимірювання енергії в мережі/генераторі
  • Конфігуровані лічильники користувачів
  • Коефіцієнт трансформатора напруги для додатків середнього напруги
  • Захищене паролем програмування передньої панелі
  • Зменшена глибина панелі
  • Герметична передня панель (IP54)

ВИМІРЮВАННЯ:
• Напруга фаза-фаза: U12-U23-U31-Uavg
  • Напруга фаза-нейтраль: V1-V2-V3-Vavg
  • Фазні струми: I1-I2-I3-In-Iavg-Itot
  • Активна потужність: P1-P2-P3-∑P
  • Реактивна потужність: Q1-Q2-Q3-∑Q
  • Повна потужність: S1-S2-S3-∑S
  • Коефіцієнт потужності: cos1-cos2-cos3-∑cos
  • Лічильники активної потужності: Pc1-Pc2
  • Лічильники реактивної потужності: Qc1-Qc2
  • Лічильники користувачів: USR1-USR2-USR3-USR4
  • 2...63 Гармоніки будь-якої напруги чи струму
  • Кути вектора напруги фаза-нейтраль
  • Кути вектора міжфазних напруг
  • Фазорна векторна діаграма

КОМУНІКАЦІЯ:
• Modbus RTU RS-485
  • Modbus TCP/IP
  • SNMP
  • Сервер TCP/IP
  • TCP/IP клієнт
  • UDP
  • SMTP
  • Вбудований веб-сервер
  • Веб-моніторинг
  • Веб-програмування
  • GSM-SMS-пересилання
  • надсилання електронної пошти
  • Центральний моніторинг через IP
  • Безкоштовне програмне забезпечення для налаштування та моніторингу

КОМУНІКАЦІЙНІ ПОРТИ:
  • Ethernet 10/100 Мб
  • Ізольований RS-485 (Modbus RTU)
  • RS-232 для зовнішнього GPRS-модему
  • USB-хост для запису даних на флеш-пам'ять
  • USB-пристрій для підключення до ПК

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Вхід джерела живлення:
100-240 В змінного струму номінально (± 20%)
50 - 60 Гц номінальна (± 10%)
Доступні типи входу постійного струму.
Споживана потужність: < 5 ВА
Діапазон введення вимірювань:
Напруга: 5 - 300 В AC (L-N)
10–520 В змінного струму (L-L)
Струм: 0,1 - 5,5 А змінного струму
Частота: 30 - 500 Гц
Точність:
Напруга: 0,2%+1 розряд
Поточний: 0,2%+1 цифра
Частота: 0,1%+1 цифра
Потужність (кВт,кВАр): 0,4%+2розряд
Коефіцієнт потужності: 0,2%+1 цифра
Діапазон вимірювань:
Діапазон CT: 5/5A до 10’000/5A
Діапазон VT: від 0,1/1 до 200,0/1
Діапазон кВт: від 0,1 кВт до 6,5 МВт
Навантаження напругою: < 0,1 ВА на фазу
Навантаження струму: < 0,5 ВА на фазу
Порт Ethernet: 10/100 Мбіт
USB-пристрій: USB 2.0 Повна швидкість
Хост USB: USB 2.0 Повна швидкість
Порт RS-485: вибирається швидкість передачі даних
Порт модему: послідовні дані логічного рівня, можливість вибору швидкості передачі даних
Релейні виходи: 5A при 250VAC/30VDC
Цифрові входи: Активний рівень: від 5 до 30 В постійного або змінного струму
Мінімальна тривалість імпульсу: 250 мс.
Ізоляція: 1000 В змінного струму, 1 хвилина
Робоча температура: від -20°C до +50°C (-4 до +122°F).
Температура зберігання: від -30°C до +70°C (-22 до +158°F).
Максимальна вологість: 95% без конденсації.
Ступінь захисту: IP 65 (передня панель) з додатковою прокладкою
IP 30 (задня панель)
Корпус: негорючий, відповідає вимогам ROHS
Монтаж: врізний монтаж із задніми кронштейнами
Розміри: 102x102x53 мм (ШxВxГ)
Розмір панелі: 92х92 мм
Вага: 350 гр
Сертифікація UL-CSA: UL 61010-1, 3-е видання, 2012-05, CAN/CSA-C22.2
Файл: E475547, Vol. D1
Директиви ЄС:
2006/95/EC (LVD)
2004/108/EC (EMC)
Довідкові норми:
EN 61010 (безпека)
EN 61326 (EMC)
