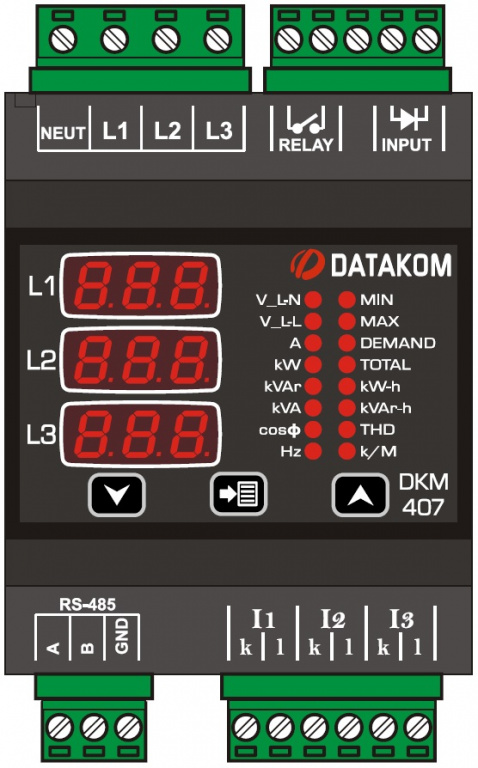

DATAKOM DKM-407 Аналізатор електричної мережі, DIN рейка, THD, RS-485, 1 дискретний вхід, 1 дискретний вихід


DATAKOM DKM-407 Аналізатор електричної мережі, DIN рейка, THD, RS-485, 1 дискретний вхід, 1 дискретний вихід
DATAKOM DKM-407 Аналізатор електричної мережі, DIN рейка, THD, RS-485, 1 дискретний вхід, 1 дискретний вихід
(0)
6 535 грн.
шт

DKM-407 - це точний і недорогий пристрій на DIN-рейку, що дозволяє вимірювати та дистанційно контролювати параметри змінного струму в розподільній панелі.
Основні застосування – це дистанційний моніторинг та управління енергією.

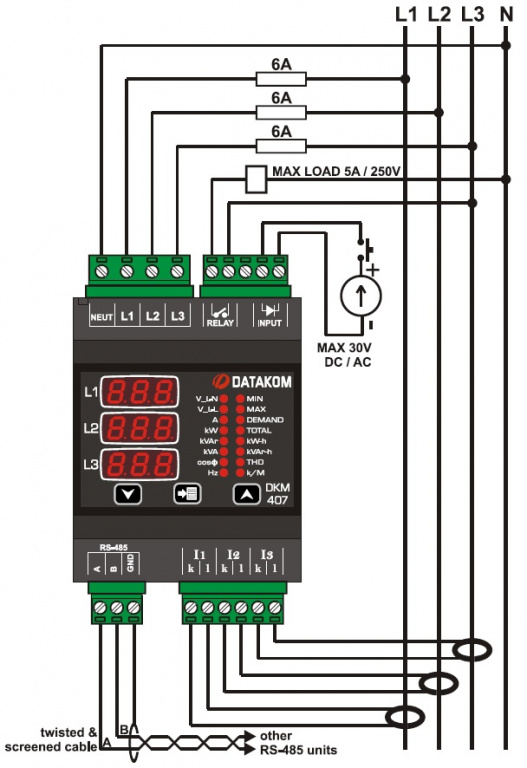

Пристрій постачається між клемами L1 і Neutral. Завдяки діапазону живлення 85-305В він не піддається впливу перепадів напруги і здатний працювати в будь-якій мережі.
Пристрій оснащений 32-розрядним мікроконтролером ARM. З частотою дискретизації 4096 с/с він досягає 0,5% точності вимірювання.
Пристрій забезпечує гармонічний аналіз усіх каналів напруги та струму, аж до 31-ї складової.
Пристрій має 1 програмований цифровий вхід і 1 програмований релейний вихід. Функції введення/виводу вибираються зі списку.
Ізольований порт даних RS-485 MODBUS RTU не піддається впливу різниці потенціалів землі і дозволяє безпечно передавати дані в системи моніторингу та керування.
Параметри програми можна завантажити з ПК. Програми налаштування параметрів і моніторингу кількох пристроїв є безкоштовними і їх можна завантажити з веб-сайту виробника.

ОСОБЛИВОСТІ:
● Вимірювання справжнього середньоквадратичного значення
● Точність вимірювання 0,5 %.
● Відображення повних гармонійних спотворень
● Записи попиту, мінімального та максимального
● Повністю ізольований послідовний порт RS-485
● Зв'язок MODBUS-RTU
● Програмований релейний вихід
● Можливість виведення енергетичних імпульсів
● Ізольований, програмований цифровий вхід
● Лічильники енергії кВт та кВАр
● Лічильник годин роботи
● Коефіцієнт VT для додатків середньої напруги
● Програмування на передній панелі
● Широкий діапазон робочих температур
● Роз'єми з 2 частин

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга живлення: 85-305 В AC (L1-NEUTRAL)
Частота живлення: 45-65 Гц
Вимірювальні входи:
Напруга: 10 - 305 В AC (P-N)
20–530 В змінного струму (P-P)
Струм: 0,2 - 6,00 А змінного струму
Частота: 30 - 100 Гц
Точність:
Напруга: % 0,5 + 1 розряд
Поточний: % 0,5 + 1 цифра
Частота: % 0,5 + 1 розряд
Потужність (кВт,кВАр): %1,0 + 2 розряд
Cos: %2,0 + 2 цифри
Діапазон вимірювань:
Діапазон CT: 5/5A до 5000/5A
Діапазон VT: від 0,1/1 до 200,0/1
Діапазон кВт: від 0,1 кВт до 6,5 МВт
Споживана потужність: < 4 ВА
Завантаження:
Вхідна напруга: < 0,1 ВА на фазу
Вхідний струм: < 1VA на фазу
Релейний вихід: 5 А при 250 В змінного струму
Цифровий вхід:
Активний рівень: 5 - 30 В постійного або змінного струму
Мінімальна тривалість імпульсу: 250 мс.
Ізоляція: 1000 В змінного струму, 1 хвилина
Робоча темп. діапазон: від -20°C до +70°C
Від -4 °F до 158 °F
Макс. Відносна вологість: 95% без конденсації
Корпус: вогнестійкий, відповідає вимогам ROHS,
високотемпературний ABS/PC (UL94-V0)
Монтаж: на DIN-рейку
Розміри: 70x115x66 мм (ШxВxГ)
Вага: 200 г (приблизно)

Директиви ЄС:
2006/95/EC (LVD)
2004/108/EC (EMC)

Довідкові стандарти:
EN 61010 (безпека)
EN 61326 (EMC)
