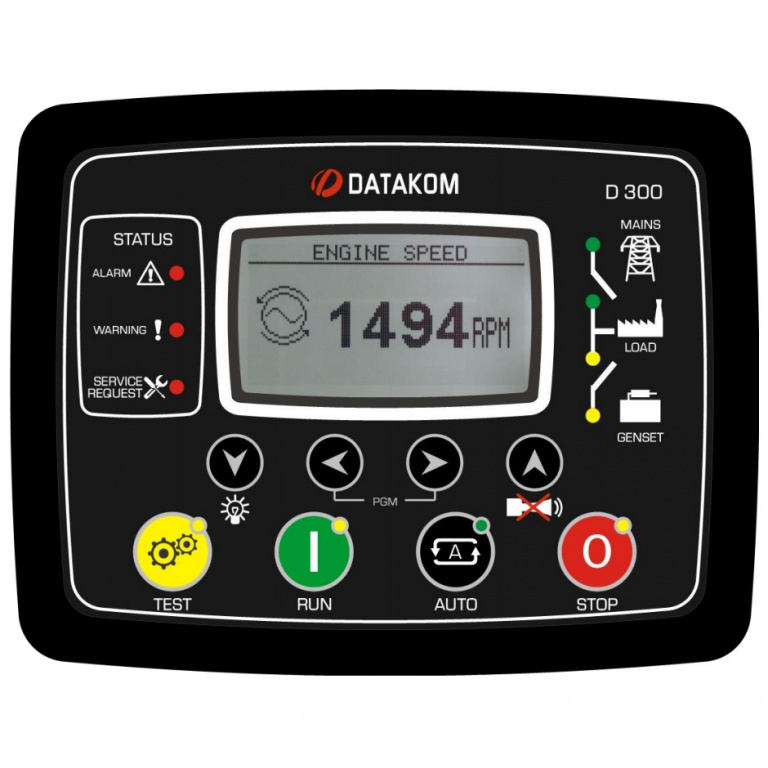

DATAKOM D-300-MK2 - це економічно ефективний контролер генераторної установки з сучасними технологіями, готовий для моніторингу в Інтернеті.
Його основні переваги – багатофункціональність, підтримка кількох топологій, гармонічний аналіз і детальні вимірювання потужності.
Функції програмного забезпечення доповнюються легким оновленням мікропрограми через порт USB.
Програмне забезпечення для ПК на базі Windows дозволяє здійснювати моніторинг і програмування через USB, RS-232 і GPRS.
Веб-сервіс Rainbow Scada дозволяє контролювати та контролювати необмежену кількість генераторних установок з одного центрального місця.
Функціональні можливості:
• Блок AMF
• Блок ОПР
• Контролер дистанційного запуску
• Контролер ручного запуску
• Контролер двигуна
• Виносна панель дисплея

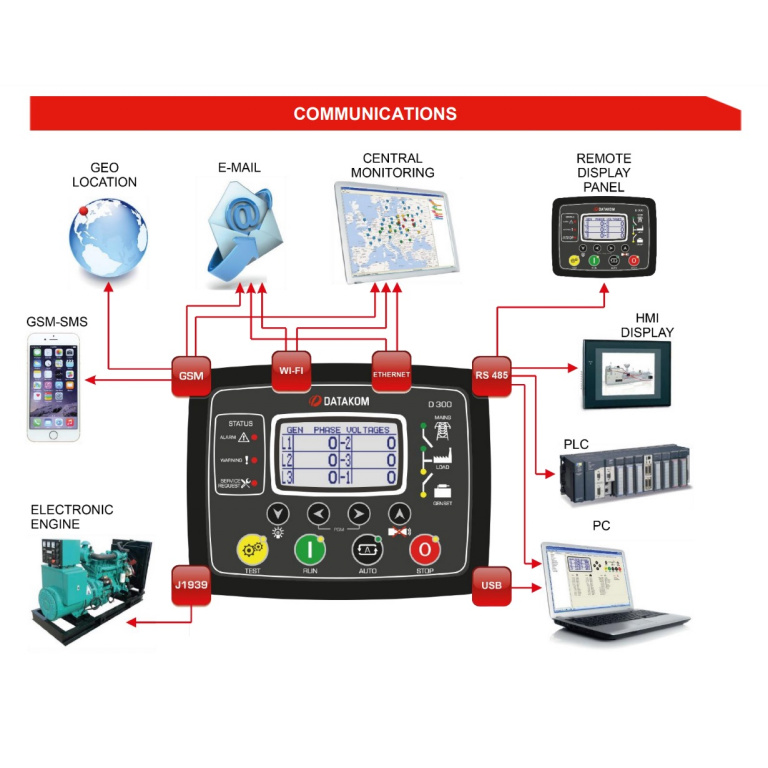

комунікації:
• 4-смуговий GPRS модем (опціонально)
• USB-пристрій
• RS-232 (2400-57600 бод)
• J1939-CANBUS
• Геолокація через GSM
• Підтримка GPS (RS-232)
• Центральний моніторинг Інтернету
• Надсилання SMS-повідомлень
• Надсилання електронної пошти
• Безкоштовне програмне забезпечення для ПК: Rainbow Plus
• Modbus RTU
Особливості:
• Підтримка дизельних та газових генераторів
• Підтримка роботи 400 Гц
• 400 журналів подій, повний знімок
• Усі параметри передньої панелі можна редагувати
• 3-рівневий пароль конфігурації
• 128x64 графічний РК-дисплей
• Мови, які можна завантажити
• Відображення форми сигналу V & I
• Гармонічний аналіз V & I
• Виходи MCB і GCB 16 А
• 8 конфігурованих цифрових входів
• 6 настроюваних цифрових виходів
• 3 аналогових входи, що налаштовуються
• CANBUS-J1939 і MPU
• 3 настроювані службові сигналізації
• Багаторазовий автоматичний тренажер
• Тижневий графік роботи
• Подвійне взаємне резервування з однаковим старінням генераторних установок
• Ручне «точне регулювання швидкості» на вибраних ЕБУ
• Автоматичне керування паливним насосом
• Вимкнути функцію захисту
• Захист від надмірної потужності
• Захист від зворотного живлення
• Захист IDMT від перевантаження
• Скидання навантаження, фіктивне навантаження
• Багаторазове управління навантаженням
• Захист від дисбалансу струму
• Захист від дисбалансу напруги
• Сигналізація заповнення та крадіжки палива
• Акумуляторний годинник реального часу
• Контроль холостого ходу
• Увімкнено зарядку акумулятора
• Підтримка бойового режиму
• Кілька номінальних умов
• Привід контактора та MCB
• 4-квадрантні лічильники потужності генераторної установки
• Лічильники електромережі
• Лічильник заправки палива
• Лічильник витрати палива
• Дисплей діагностики модему
• Налаштовується через USB, RS-232 і GPRS
• Безкоштовна програма налаштування
• Дозволяє керувати SMS
• Готовий до центрального моніторингу
• Підтримка мобільної генераторної установки
• Автоматична геолокація GSM
• Підключення GPS (RS232)
• Легке оновлення мікропрограми USB
• Клас IP65 з додатковою прокладкою
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Діапазон живлення постійного струму: від 9,0 до 33,0 В постійного струму.
Споживання постійного струму:
- 250 mA-DC типовий при 12V-DC
- 125 mA-DC типовий при 24V-DC
- 500 мА-DC макс. при 12 В постійного струму
- 250 мА-DC макс. при 24 В постійного струму
Напруга генератора: від 0 до 330 В-AC (Ph-N), від 0 до 570 В Ph-Ph
Частота генератора: 0-500 Гц.
Напруга мережі: від 0 до 330 В-AC (Ph-N), від 0 до 570 В Ph-Ph
Частота мережі: 0-500 Гц.
Входи струму: від трансформаторів струму. ../5А.
Діапазон CT: 5/5A до 5000/5A
Діапазон VT: від 0,1/1 до 6500/1
Діапазон кВт: від 0,1 кВт до 65 000 кВт
Точність:
- Напруга: 0,5%+1 розряд
- Поточний: 0,5%+1 цифра
- Частота: 0,5%+1 цифра
- Потужність (кВт, кВАр): 1,0%+2 цифри
- Коефіцієнт потужності: 0,5 %+1 цифра
Цифрові входи: вхідна напруга від 0 до 36 В постійного струму.
Діапазон аналогового входу: 0-5000 Ом.
Виходи контактора мережі та генератора: 16 А при 250 В
Виходи постійного струму: захищені напівпровідникові виходи MOSFET, номінальна напруга 1 А при 28 В постійного струму
Випадки прокручування: витримує 0 В протягом 100 мс.
Напруга магнітного датчика: від 0,5 до 30 В-RMS.
Частота магнітного сприйняття: від 10 до 10000 Гц.
Збудження генератора заряду: 100 мА при 12 В постійного струму, 200 мА при 24 В постійного струму
USB-пристрій: USB 2.0 Повна швидкість
Порт RS-232: вибирається швидкість передачі даних
Робоча температура: від -20°C до 70°C (-4 до +158°F).
Температура зберігання: від -40°C до 80°C (-40 до +176°F).
Максимальна вологість: 95% без конденсації.
Захист IP: IP54 з передньої панелі, IP30 із задньої панелі.
Розміри: 172 x 134 x 47 мм (Ш x В x Г)
Розміри вирізу в панелі: мінімум 151 x 111 мм.
Вага: 300 г (прибл.)
Матеріал корпусу: високотемпературний, негорючий, ABS/ПК, сумісний з ROHS
Монтаж: Заподібний монтаж із задніми фіксуючими пластиковими кронштейнами.
Відповідність директивам ЄС:
-2006/95/EC (низька напруга)
-2004/108/EC (електромагнітна сумісність)
Довідкові норми:
- EN 61010 (вимоги безпеки)
- EN 61326 (вимоги EMC)
Сумісність з UL: UL 6200, елементи керування для стаціонарних агрегатів з приводом двигуна (номер сертифіката - 20140725-E314374)
Сумісність CSA: CAN/CSA C22.2 № 14-2005 – Обладнання промислового контролю
