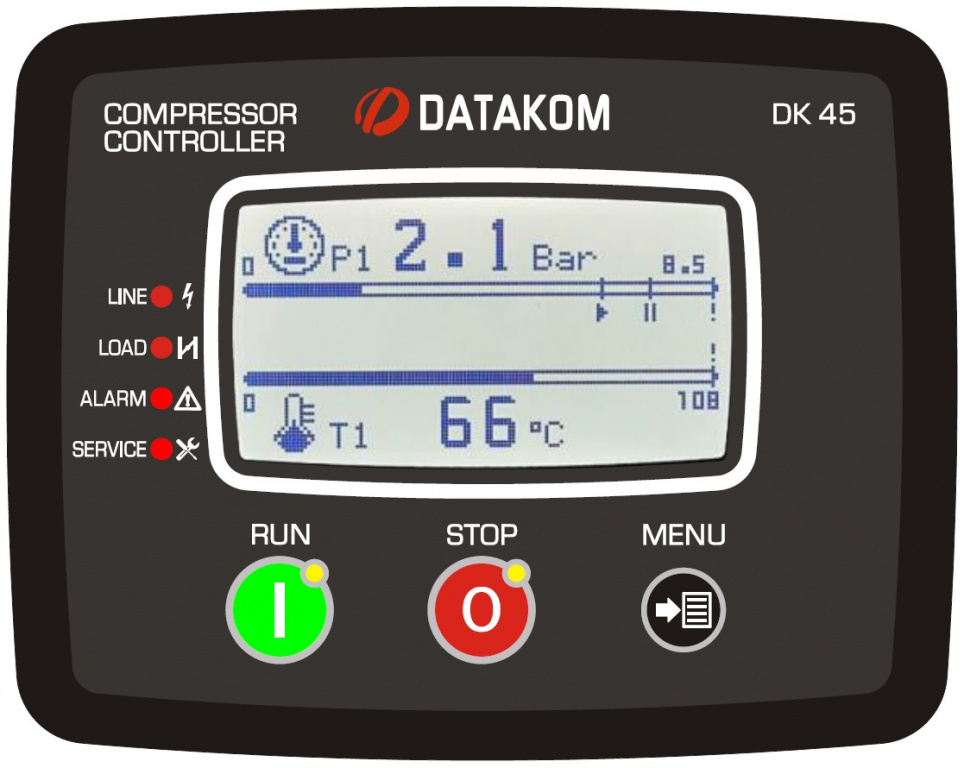

DATAKOM DK-45 Контролер компресора з електроприводом

DATAKOM DK-45 - це високотехнологічна продукція, що забезпечує контроль і захист повітряних компресорів гвинтового або поршневого типу з приводом від електродвигунів. Пристрій включає в себе всі функції, необхідні для панелі керування компресором. Таким чином, додаткові модулі не потрібні, що призводить до зниження вартості панелей.
Функція «ранній запуск» аналізує тенденцію споживання повітря та запускає компресор так, щоб тиск ніколи не падав нижче нижньої межі.
Пристрій живиться безпосередньо від комунальної мережі 230/400 В. Він забезпечує внутрішнє живлення контакту з несправністю та датчиків, усуваючи потребу в трансформаторі живлення в панелі. На пристрої можна зчитувати напругу та частоту мережі. Він пропонує захист від низької/високої напруги та порядку фаз.
Графічний екран розміром 2,9 дюйма і розміром 128x64 пікселів відображає значення в більшому розмірі та з підтримкою графіки.
Комунікаційний порт логічного рівня Modbus RTU пристрою дозволяє підключатися до комп’ютера, забезпечуючи моніторинг та налаштування параметрів програми. Оптично ізольовані цифрові входи мають фільтрацію шуму, що забезпечує безперебійну роботу в середовищі з електричним шумом.
Пристрій має 5 релейних виходів на 5 А. Налаштування пристрою можна виконати через передню панель або за допомогою безкоштовного програмного забезпечення для ПК.
Програмне забезпечення для ПК доступне для безкоштовного завантаження на веб-сайті виробника. За допомогою безкоштовного програмного забезпечення RAINBOW+ можна контролювати та записувати пристрій.

ОСОБЛИВОСТІ:
● Графічний РК-екран: 128x64 пікселів, 2,9"
● Автоматичний режим роботи від вихідного тиску
● Функція реле захисту напруги
● Функція реле захисту порядку фази
● Аналоговий вихід керування швидкістю
● Підтримка кількох компресорів
● Гнучкий алгоритм обчислення мотогодин
● Функція раннього запуску, що запобігає падінню тиску
● Функція керування сушаркою
● Записи історії
● 5 незалежних лічильників обслуговування
● Підтримує різні топології
● Відображає напругу мережі
● Не потрібен зовнішній трансформатор
● Запуск зірка/треугольник
● Управління соленоїдом навантаження
● 5 програмованих релейних виходів
● Оптично ізольовані, програмовані цифрові входи
● 2 входи датчика тиску
● 2 входи для датчиків температури
● Регульовані характеристики датчика
● Послідовний порт логічного рівня
● Зв'язок MODBUS-RTU
● Захищене паролем програмування передньої панелі
● Низька глибина панелі, легка установка
● Широкий діапазон робочих температур
● Герметична передня панель (IP65 з прокладкою)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга живлення: 305 – 460 В змінного струму (COMM-400 В)
175 - 275 В змінного струму (COMM-230 В)
Частота живлення: номінальна 50 - 60 Гц (± %10)
Споживана потужність: < 4 ВА
Входи вимірювання:
Напруга: 20 - 520 В змінного струму (фаза-фаза)
10–300 В змінного струму (фаза-нейтраль)
Частота: 30 - 100 Гц
Навантаження: < 0,1 ВА на фазу
Точність: Напруга: % 0,5 + 1 розряд
Частота: % 0,5 + 1 розряд
Релейні виходи: 5 А при 250 В змінного струму
Цифрові входи:
Постачання: Надається внутрішньо.
Активний рівень: зовнішній контакт < 3 К-Ом
Ізоляція: оптоізольована, 1000 В змінного струму, 1 хв.
Входи тиску: датчик тиску 4-20 мА
Температурні входи: від 1000 до 5000 Ом
(датчики KTY/NTC/PTC)
Струм нагріву: < 0,3 мА
Вхід PTC двигуна: дає несправність понад 2000 Ом
Послідовний порт:
Тип сигналу: логічні рівні
Зв'язок: Modbus RTU
Швидкість передачі даних: 9600 бод
Робоча температура: від -20°C до +70°C
(від -40°C до +70°C з опцією підігріву дисплея)
Температура зберігання: від -40°C до +80°C
Макс. Відносна вологість: %95 без конденсації
Ступінь захисту: IP 65 (передній, з прокладкою)
IP 30 (задня частина)
Корпус: вогнестійкий, сумісний з ROHS,
високотемпературний ABS/PC (UL94-V0)
Установка: на панелі, кріплення ззаду
пластикові кронштейни.
Розміри: 133x107x46 мм (ШxВxГ)
Розмір панелі: мінімум 117x87 мм
Вага: 350 гр
Директиви ЄС:
2006/95/EC (LVD)
2004/108/EC (EMC)
Довідкові стандарти:
EN 61010 (безпека)
EN 61326 (EMC)
