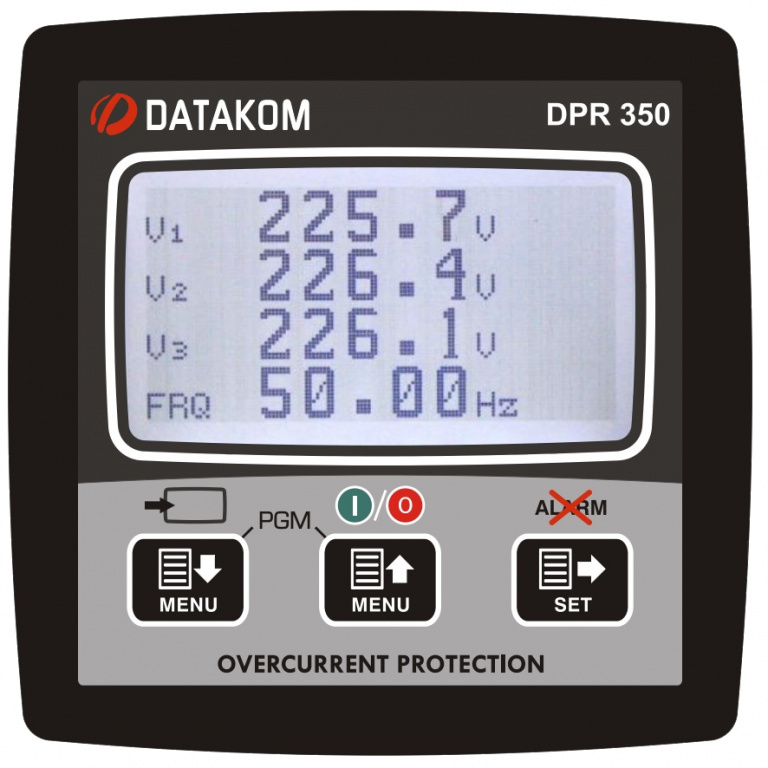

DPR-350 - це сучасний аналізатор мережі та реле спрямованого захисту зі стандартними розмірами панелі 96x96 мм.
Великий графічний екран дозволяє одночасно відображати кілька вимірювань.
DPR-350 має подвійні схеми вимірювання струму. Це і точний аналізатор, і захисне реле на 25 А.
Криві захисту вибираються між різними типами IEC, ANSI, Великобританії та США. Можна ввімкнути кілька кривих одночасно.
Через порт RS-485 пристрій легко підключається до Scada і систем автоматизації. Регулювання параметрів здійснюється через порт USB.
Пристрій записує всі електричні параметри з регульованим періодом у своїй пам’яті записів об’ємом 1 МБ (опціонально 16 МБ). Записи зчитуються через Modbus.
Пристрій має 4 цифрових входи, 3 аналогових і 2 релейних виходи. Аналогові виходи можуть видавати будь-який вимірюваний параметр у форматі 4-20 мА.
Особливості:
• Графічний екран 128x64 пікселів
• Точний аналізатор потужності СН (клас 0,5%)
• 4-квадрантні лічильники енергії
• Кілька кривих захисту
• 1 МБ пам'яті для записів
• Холодне повторне замикання
• Кілька мов
• Всі параметри передньої панелі регулюються
• 3-рівневий захист паролем
• Налаштування через USB та RS-485
• Безкоштовна програма для ПК для налаштування
• Ручне закриття та відкриття Scada
• Оновлення прошивки через USB
комунікації:
• Підключення до ПК через USB 2.0
• RS-485 (ізольований) 2400-115200 бод
• Modbus RTU
• Протокол зв'язку IEC60870-5-103
Пам'ять запису:
• 35 записів подій із міткою часу
• 15 000 х періодичних записів із міткою часу
• Регульований період запису
• Загальна пам'ять для записів 1 МБ
Виміри:
• Фазні напруги: V1-V2-V3-U12-U23-U31
• Фазні струми: I1-I2-I3-Inötr-Ignd
• Активна потужність: P1-P2-P3-∑P
• Реактивна потужність: Q1-Q2-Q3-∑Q
• Повна потужність: S1-S2-S3-∑S
• Коефіцієнт потужності: cos1-cos2-cos3-∑cos
• Частота: F
• Струми та напруги негативної послідовності
• Струми та напруги нульової послідовності
• Значення T32Q
Криві захисту:
• IEC Standard / Very / Extreme Inverse
• UK Long Term Inverse
• IEEE Medium / Very / Extreme Inverse
• US Normal Inverse, Short Time Inverse
