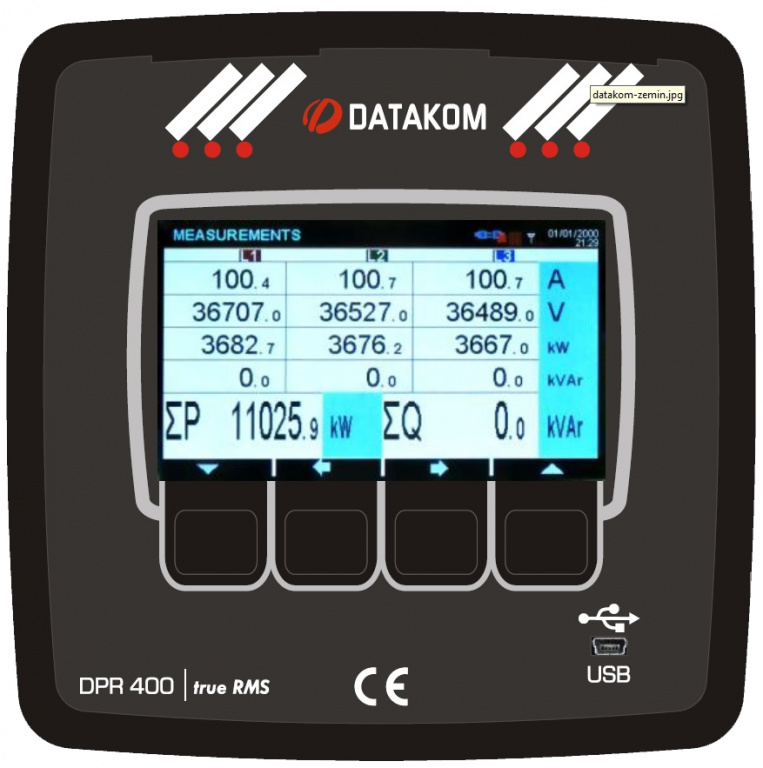

DATAKOM DPR-400 – реле спрямованого захисту стандартних розмірів панелі.
Завдяки невеликій глибині він забезпечує економію простору в панелях, де він використовується.
Великий кольоровий екран дозволяє одночасно відображати кілька вимірювань.
DPR-400 має подвійні схеми вимірювання струму. Таким чином, це і точний аналізатор, і реле захисту 50xIn.
Через порти RS-485 і Ethernet пристрій легко підключається до Scada і систем автоматизації.
Регулювання параметрів здійснюється через порти USB або Ethernet.
Базовий блок має 4 цифрових входи і 4 релейних виходи. Опціонально доступні 12 входів і 12 релейних виходів.
ОСОБЛИВОСТІ:
• 4,3” кольоровий графічний екран, 480x272 пікселів
• Точний аналізатор потужності (клас 0,5%)
• Кілька кривих захисту
• Самотестування, внутрішній моніторинг несправностей
• Холодне повторне замикання
• Релейні виходи виявлення навантаження
• 2 незалежних комплекти регулювання
• Кілька мов
• Всі параметри передньої панелі регулюються
• 3-рівневий захист паролем
• Налаштування через USB, Ethernet і RS-485
• Безкоштовна програма для ПК для налаштування
• Оновлення прошивки через USB
• Низька глибина панелі, всього 55 мм
КОМУНІКАЦІЇ:
• Ethernet 10/100 Мбіт
• Підключення до ПК через USB 2.0
• RS-485 (ізольований) 2400-115200 бод
• IEC61850
• Modbus TCP/IP
• Modbus RTU
• IEC60870-5-10
ПАМ'ЯТЬ:
• 100 записів подій із відміткою часу 1 мс
• 7 осцилографічних записів (формат Comtrade)
• Регульована частота дискретизації (20..160/цикл)
• Загальна пам'ять для записів 1 МБ
ВИМІРЮВАННЯ:
• Фазні напруги: V1-V2-V3-U12-U23-U31
• Фазні струми: I1-I2-I3-Inötr-Ignd
• Активна потужність: P1-P2-P3-∑P
• Реактивна потужність: Q1-Q2-Q3-∑Q
• Повна потужність: S1-S2-S3-∑S
• Коефіцієнт потужності: cos1-cos2-cos3-∑cos
• Частота: F
• Струми та напруги негативної послідовності
• Струми та напруги нульової послідовності
• Значення T32Q
