DATAKOM DKG-171 - це недорогий мікропроцесорний блок, призначений для контролю 3-фазної напруги в мережі, відправки команди дистанційного пуску на генераторну установку та перемикання як генератора, так і мережевих контакторів.

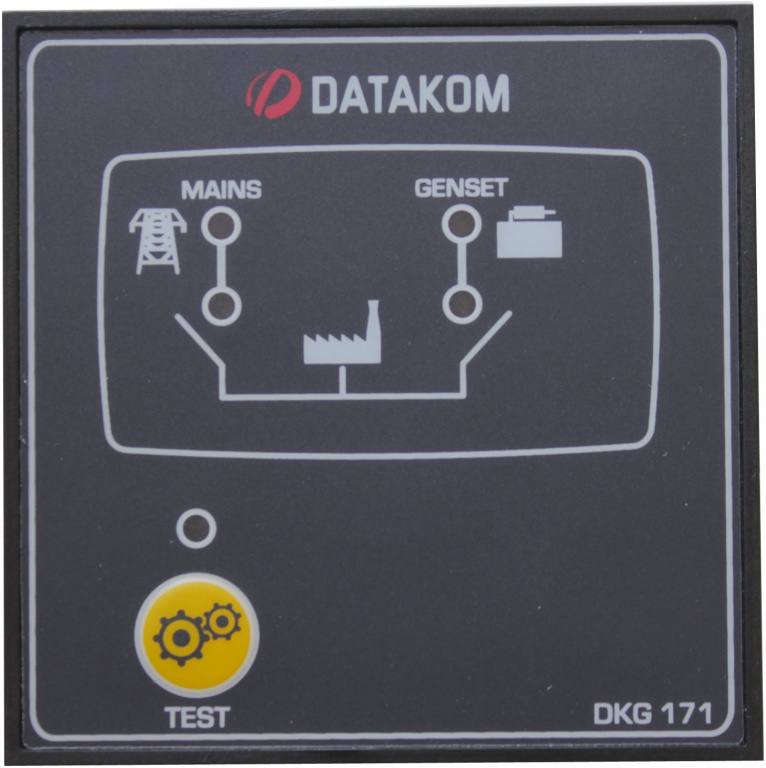

На передній панелі імітаційна схема надає інформацію про доступність електромережі та генератора, а також про розташування контактора.
Нижню межу напруги мережі та генератора можна регулювати вручну за допомогою потенціометра. Верхня межа напруги встановлена на заводі. Пристрій використовує високострумові двокомпонентні роз’єми для легкої заміни.
DKG-171 постійно контролює фазні напруги мережі змінного струму. Якщо хоча б одна з фазних напруг виходить за встановлені межі, вона ініціює цикл передачі.
DKG-171 має кнопку режиму TEST, що дозволяє перевірити генераторну установку без збою в мережі. Тестовий режим також називається режимом аварійного резервного копіювання, який підтримує роботу генераторної установки та забезпечує швидке перемикання у разі збою в мережі.
У режимі тестування вихід дистанційного запуску буде підключений, але передача навантаження не відбудеться, якщо не станеться збій в мережі. У разі збою в мережі навантаження буде передано на генератор. Коли напруга мережі знаходиться в межах, навантаження буде передано в мережу, але генераторна установка буде продовжувати працювати. Він зупиниться, лише якщо скасовано режим тестування
• Керується мікропроцесором
• Контроль напруги 3-фазної мережі
• Вихід дистанційного запуску
• Передача навантаження від мережі та генератора
• Низька межа напруги, що регулюється користувачем
• Тестовий режим, режим аварійного резервного копіювання
• Стандартні розміри панелі (72x72 мм)
• Низька вартість
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: 300 V-AC макс.
Напруга мережі: макс. 300 В-перемінного струму (Ph-N)
Діапазон живлення постійного струму: від 8 до 33 В постійного струму.
Споживання струму: макс. 80 мА. (виходи відкриті).
Зачекайте перед дистанційним запуском: 3 сек.
Період нагріву двигуна: 5 сек.
Затримка контактора генератора: 0,75 сек.
Затримка повернення мережі: 30 сек.
Затримка мережевого контактора: 0,75 сек.
Межа низької напруги: регулюється від 70 до 270 В змінного струму.
Межа високої напруги: 320 V-AC Ph-N (фіксована)
Робоча температура: -20°C (-4°F) до 70°C (158°F).
Температура зберігання: -30°C (-22°F) до 80°C (176°F).
Максимальна вологість: 95% без конденсації.
Розміри: 72x72x38 мм (ШxВxГ)
Розмір вирізу панелі: 68х68 мм
Вага: 140 г (прибл.)
Монтаж: передня панель. Утримуюча сталева пружина передбачена.
