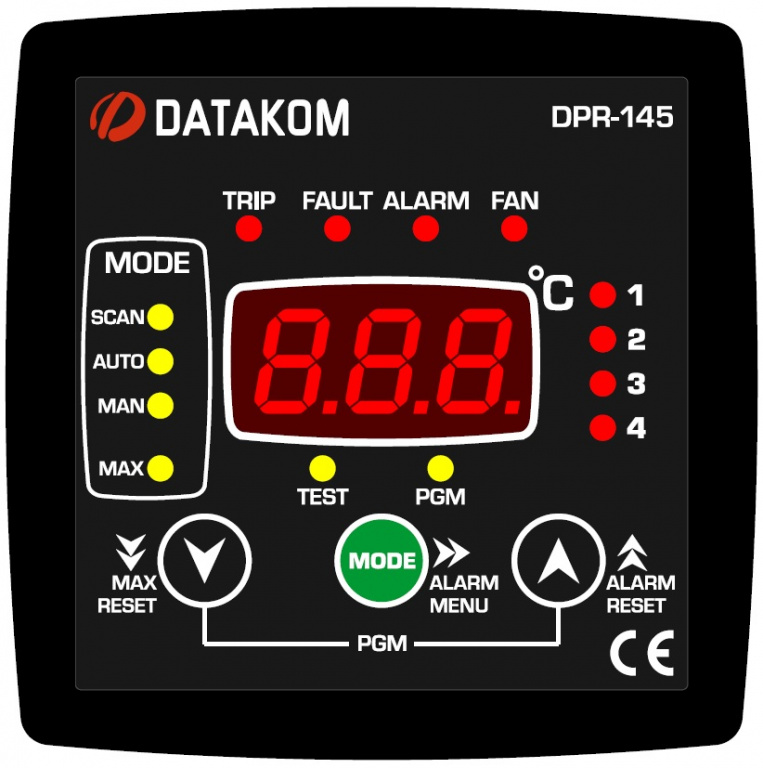

DATAKOM DPR-145 (AC джерело живлення) Контролер температурного захисту MV трансформаторів


DATAKOM DPR-145 (AC джерело живлення) Контролер температурного захисту MV трансформаторів
(0)
7 680 грн.
шт

DATAKOM DPR-145 — це прецизійний пристрій, розроблений для температурного захисту сухих або наповнених смолою трансформаторів середнього напруги. Пристрій забезпечує високий ступінь захисту від електромагнітних перешкод.
Пристрій має 4 температурні входи типу PT100.
Три з них використовуються для захисту трансформатора. Четвертий вхід можна використовувати як захист від температури ядра або моніторингу температури навколишнього середовища.
Рівні сигналізації та спрацьовування пристрою регулюються незалежно для перших 3 датчиків і четвертого входу датчика.
Рівні сигналізації регулюються за допомогою програмного режиму. Якщо жодна операція не виконана, пристрій вийде з програмного режиму через 3 хвилини.
Пристрій пропонує функцію компенсації кабелю, щоб запобігти погіршенню точності вимірювань довгими кабелями.

Пристрій має 4 релейні виходи сухих контактів номіналом 5 А:
FAN: забезпечує керування вентилятором охолодження
TRIP: реле високої температури
ALARM: реле попередньої тривоги
ПОМИЛКА: датчик або індикатор внутрішньої несправності
Пристрій має функцію автоматичного самотестування. Самотестування полягає в перевірці вводів датчиків і цілісності внутрішньої пам’яті.
На стандартний ізольований порт зв’язку RS-485 MODBUS RTU не впливають різниці потенціалу землі та дає змогу безпечно передавати інформацію до систем віддаленого керування та автоматизації.
Вхід живлення ізольований від з’єднань датчиків. Пристрій має 2 варіанти живлення: 19-150 В постійного струму або 85-305 В змінного струму.

ОСОБЛИВОСТІ:
Точність вимірювання 1 градус С
4 аналогових входи PT100
Дозволяє компенсувати довжину кабелю
Автоматичне виявлення несправностей датчиків
Автоматичне та ручне самотестування
4 релейних виходу, 5A/250Vac
Повністю ізольований послідовний порт RS-485
Зв'язок MODBUS-RTU
Запис максимальних температур
Програмована передня панель
2 пороги тривоги для каналів 1-2-3
2 пороги тривоги для каналу 4
Легкочитаний, 3-значний світлодіодний дисплей діаметром 14 мм
Широкий діапазон напруги живлення: 19-150 В постійного струму
Доступна версія джерела змінного струму (85-305VAC)
Зменшена глибина панелі, проста в установці
Широкий діапазон робочих температур, від -20 до +70°C
Герметична передня панель (IP65 з прокладкою)
Система з'єднання з 2 частин

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Вхідні поставки:
Версія постійного струму: 19-150 В постійного струму
Версія змінного струму: 85-305VAC (88-450VDC)
Вимірювальні входи: 4 x PT100 (3 клеми)
Точність: 1% + 1 цифра
Діапазон вимірювань: -40 до +250°C
Споживана потужність: < 4 ВА
Релейні виходи: 5 А при 250 В змінного струму
Послідовний порт:
Тип сигналу: RS-485
Протокол: Modbus RTU
Швидкість передачі даних: 2400-115200b, регульована
Ізоляція: 1000 В змінного струму, 1 хвилина
Діапазон робочих температур: від -20°C до +70°C (-4°F до 158°F)
Максимальна відносна вологість: 95% без конденсації
Захист:
IP 65 (передня панель, з прокладкою)
IP 30 (задня панель)
Корпус: вогнестійкий, сумісний з ROHS, високотемпературний ABS/PC (UL94-V0)
Установка: Кріплення на панель, задні кріпильні пластикові кронштейни.
Розміри: 102x102x53 мм (ШxВxГ)
Розмір панелі: 92х92 мм
Вага: 200 гр (приблизно)
Директиви ЄС:
2006/95/EC (LVD)
2004/108/EC (EMC)
Довідкові стандарти:
EN 61010 (безпека)
EN 61326 (EMC)
