DATAKOM DKM-0224 - це 24-канальний сигналізатор 144x144 мм, призначений для використання в системах енергетики та автоматизації. Оптично ізольовані цифрові входи оснащені шумопоглинаючими фільтрами і здатні безперебійно працювати в умовах високого електричного шуму. Затримка виявлення входів регулюється від 2 до 500 мс. Модуль має 3 релейні виходи на 5 А. Реле забезпечують функції звукового сигналу, дзвінка та внутрішньої несправності. Всередині пристрою передбачено додатковий звуковий сигнал для звукової сигналізації. Пристрій має надяскраві двоколірні (червоно-зелені) світлодіодні індикатори. Будильники можуть бути призначені для різних рівнів пріоритету, щоб зменшити плутанину. За допомогою кнопок на передній панелі можна підтвердити і скинути сигнали тривоги, протестувати пристрій.

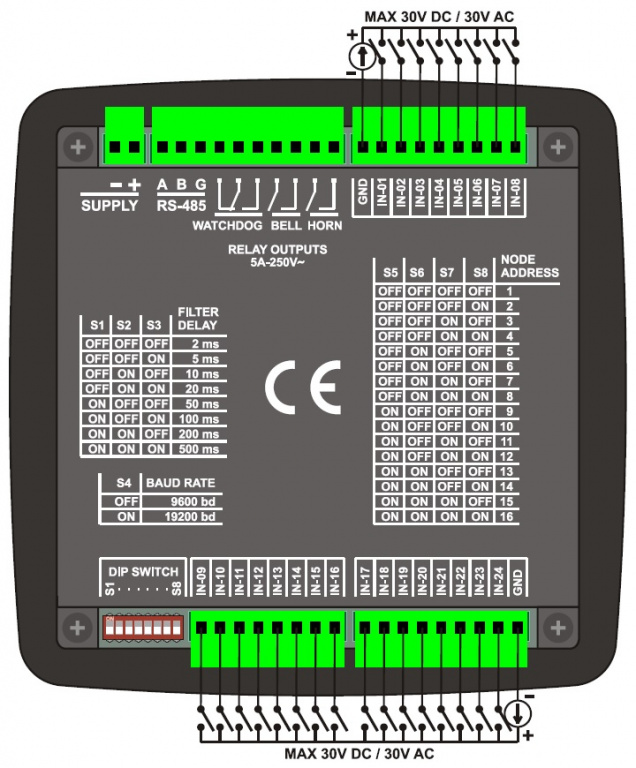

Конфігурація модуля здійснюється за допомогою DIP-перемикачів, розміщених на задній панелі. Додаткове програмування може виконуватися з передньої панелі або за допомогою програмного забезпечення. Ізольований порт зв’язку RS-485 MODBUS RTU не має різниці потенціалів землі і дозволяє безпечно передавати вимірювані параметри в системи автоматизації та моніторингу. За допомогою програмного забезпечення Datakom Rainbow+ можна контролювати модуль та вести записи. Вхід живлення ізольований від інших клем. Модуль має дві версії живлення: 19150V-DC або 85-305V-AC (88-400V-DC).
ОСОБЛИВОСТІ:
• FAST FLASH: при першому виявленні несправності.
• ПОВІЛЬНЕ БЛАХАННЯ: активується, коли натискається кнопка ACK (підтвердження тривоги) і якщо сигнал несправності все ще активний.
• ПОСТІЙНО УВІМКНЕНО: активується, якщо сигнал несправності зникає за умови ПОВІЛЬНОГО СПАЛАХУ.
• LED OFF: індикатор тривоги вимикається, коли натискається кнопка RESET, а сигнал несправності відсутній.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Джерело живлення/вхід несправності: 19-150 В постійного струму
Споживана потужність: < 4 ВА
Входи несправності: 24 оптично ізольованих входи, з
позитивні входи та загальні негативні
клема, захищена від високої напруги
та електричні шуми.
Вхідний опір: 40 КОм (опціонально 130 КОм)
Вхідний струм: макс. 3 мА при 110 В постійного струму
Захист від перенапруги: 1000V / 50us
Ізоляція: 1000 В змінного струму, 1 хвилина
Затримка фільтра: вибирається 2-5-10-20-50-100-200-500 мс
Візуальні попередження: 26 надяскравих і двоколірних світлодіодів (червоно-зелених).
Звукове попередження: внутрішній 23 мм зумер, 80 дБ
Релейні виходи: 3 виходи, 5 А при 250 В змінного струму
Послідовний порт:
Тип сигналу: RS-485
Протокол: Modbus RTU
Швидкість передачі даних: 9600-19200 бод
Ізоляція: 1000 В змінного струму, 1 хвилина
Робоча темп. Діапазон: -20°C...+70 °C
Температура зберігання Діапазон: -40°C...+85 °C
Макс. Відносна вологість: % 95 без конденсації.
Ступінь захисту: IP 65 (спереду, з прокладкою)
IP 30 (задня панель)
Корпус: вогнестійкий, сумісний з ROHS, високотемпературний ABS/PC (UL94-V0)
Монтаж: Врізне кріплення із задніми пластиковими кронштейнами.
Роз'єми: система з'єднання з двох частин.
Перетин кабелю: макс. 2,5 мм2
Розміри: 164x164x60 мм (ШxВxГ)
Розмір панелі: 140х140 мм
Вага: 400 гр
Директиви ЄС:
2006/95/EC (LVD)
2004/108/EC (EMC)
Довідкові стандарти:
EN 61010 (безпека)
EN 61326 (EMC)
