АНАЛІЗАТОР МЕРЕЖІ DKM-409-PRO-AT
• 1 МБ ПАМ'ЯТИ ЗАПИСІВ
• ГАРМОНІЧНИЙ АНАЛІЗ
• СКОПЕМЕТР
• 3 х 4-20 мА АНАЛОГОВИХ ВИХОДІВ
• 4 ЦИФРОВИХ ВХОДИ
• 2 РЕЛЕЙНІ ВХОДИ
DKM-409 – це точний прилад, призначений для відображення, реєстрації та віддаленого моніторингу різних параметрів змінного струму в 3-фазній мережі.
Блок живлення ізольований. Діапазон живлення становить 85-270 В-AC і 88-400V-DC, що дозволяє універсально використовувати в системах змінного і постійного струму.
Пристрій має 3 аналогових виходи 4-20 мА. Будь-яке вимірювання можна вивести як аналогове значення.
Пристрій має 4 цифрові входи та 2 релейні виходи з програмованою функціональністю, вибраними зі списку.
Завдяки ізольованому порту RS-485 Modbus RTU пристрій не має проблем із різницею потенціалів землі, а дані безпечно передаються до систем автоматизації та моніторингу.
Пристрій має 1 МБ (опціонально 16 МБ) внутрішньої пам’яті для запису всіх електричних параметрів з необхідною частотою. Записи зчитуються через Modbus.
Графічний екран дозволяє відображати сигнали та графіки аналізу гармоній.
Екран, який налаштовується користувачем, на якому може бути відображений будь-який набір вимірюваних параметрів, перетворює одиницю на спеціально розроблену панель вимірювань.
ОСОБЛИВОСТІ:
• Справжні RMS вимірювання
• Точність вимірювання 0,5%.
• Доступна версія низьковольтного джерела постійного струму
• Внутрішня пам'ять запису 1 МБ (опціонально 16 МБ)
• Дисплей гармонійних спотворень (49 гармонік)

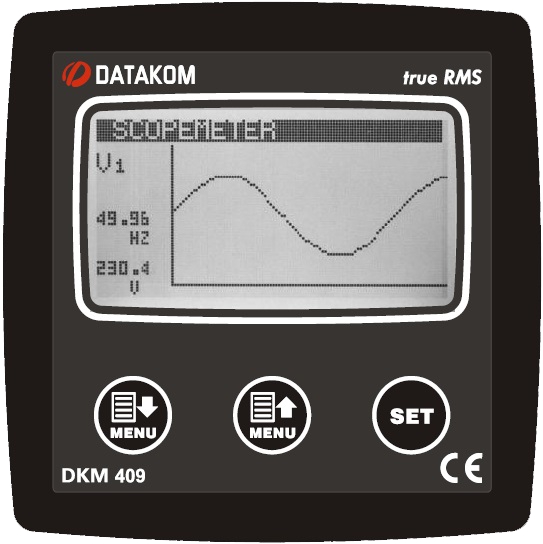

• Осцилограф, дисплей форми сигналу
• Відображення максимального попиту
• Екран дисплея, що налаштовується користувачем
• Повністю ізольований послідовний порт RS-485
• Зв'язок MODBUS-RTU
• 2 релейні виходи, що налаштовуються
• Подвійні комутаційні лічильники активно-реактивної потужності
• Незалежний облік енергії мережі/генератора
• Можливість виходу енергетичного імпульсу
• Конфігуровані лічильники користувачів
• Коефіцієнт трансформатора напруги для додатків середнього напруги
• Захищене паролем програмування передньої панелі
• Безкоштовна програма налаштування
• Порт Mini-USB для програмування
• Висока видимість, 128x64 пікселів графічний РК-дисплей
• Зменшена глибина панелі
• Широкий діапазон живлення 85-270VAC / 88-400VDC
• Широкий діапазон робочих температур
• Герметична передня панель (IP54)
• Система вставного підключення
