АНАЛІЗАТОР МЕРЕЖІ DKM-409-PRO
• 1 МБ ПАМ'ЯТИ ЗАПИСІВ
• ГАРМОНІЧНИЙ АНАЛІЗ
• СКОПЕМЕТР
• АНАЛОГОВІ ВИХОДИ 4-20 мА
• 4 ЦИФРОВИХ ВХОДИ
• 2 РЕЛЕЙНІ ВХОДИ
DKM-409 – це точний прилад, призначений для відображення, реєстрації та віддаленого моніторингу різних параметрів змінного струму в 3-фазній мережі.
Завдяки ізольованому порту RS-485 Modbus RTU пристрій не має проблем із різницею потенціалів землі, а дані безпечно передаються до систем автоматизації та моніторингу.
Блок живлення ізольований. Діапазон живлення становить 85-300 В змінного струму і 110 В постійного струму, що дозволяє універсально використовувати джерела живлення змінного та постійного струму.
Маючи 4 входи CT, пристрій вимірює струм нейтралі (або заземлення).
Пристрій має 1 МБ внутрішньої пам’яті для запису всіх електричних параметрів з необхідною частотою. Записи зчитуються через Modbus.
Пристрій підтримує карти флеш-пам'яті micro-SD з необмеженою ємністю зберігання даних для тривалого запису даних.
Пристрій має 2 аналогових виходи 4-20 мА. Будь-яке вимірювання можна вивести як аналогове значення.

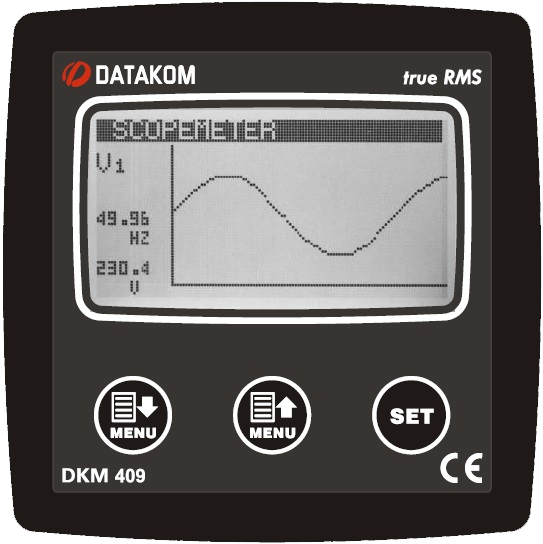

Графічний екран дозволяє відображати сигнали та графіки аналізу гармоній.
Екран, який налаштовується користувачем, на якому може бути відображений будь-який набір вимірюваних параметрів, перетворює одиницю на спеціально розроблену панель вимірювань.
ОСОБЛИВОСТІ:
• Справжні RMS вимірювання
• Точність вимірювання 0,5%.
• Внутрішня пам'ять запису 1 МБ
• Підтримка карт micro-SD необмеженої ємності
• Підтримка файлової системи FAT32 на карті micro-SD
• Довгостроковий запис даних у форматі Excel-CSV.
• Дисплей гармонійних спотворень (31 гармоніка)
• Осцилограф, дисплей форми сигналу
• Відображення максимального попиту
• Екран дисплея, що налаштовується користувачем
• Повністю ізольований послідовний порт RS-485
• Зв'язок MODBUS-RTU
• 2 релейні виходи, що налаштовуються
• Можливість виходу енергетичного імпульсу
• 4 оптично ізольовані, настроювані цифрові входи
• 2 ізольовані програмовані аналогові виходи 4-20 мА
• Подвійні комутаційні лічильники активно-реактивної потужності
• Незалежний облік енергії мережі/генератора
• Конфігуровані лічильники користувачів
• Коефіцієнт трансформатора напруги для додатків середнього напруги
• Захищене паролем програмування передньої панелі
• Висока видимість, 128x64 пікселів графічний РК-дисплей
• Зменшена глибина панелі
• Широкий діапазон джерел живлення
• Підходить для живлення 110 В постійного струму
• Широкий діапазон робочих температур
• Герметична передня панель (IP54)
• Система вставного підключення
