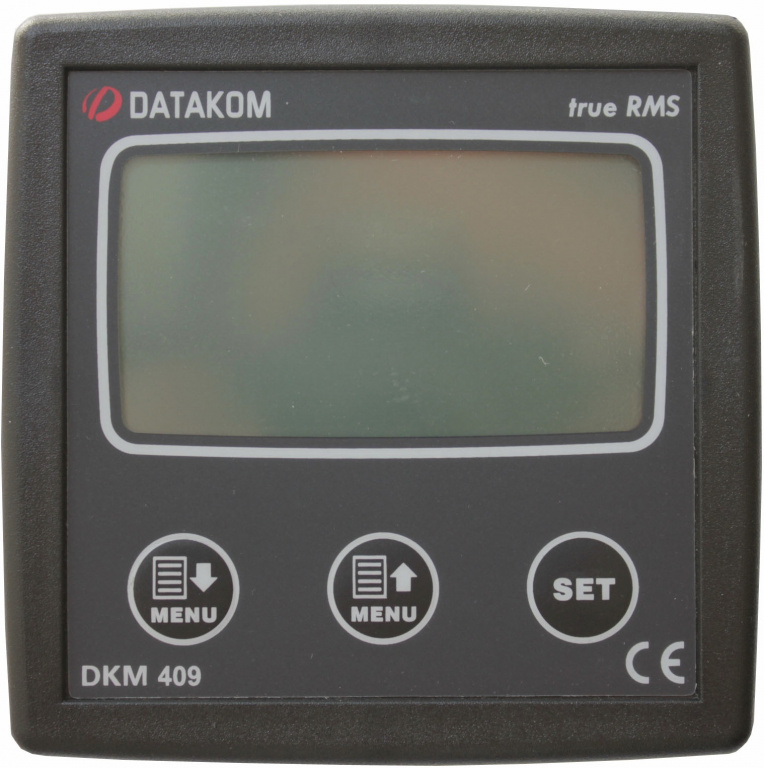

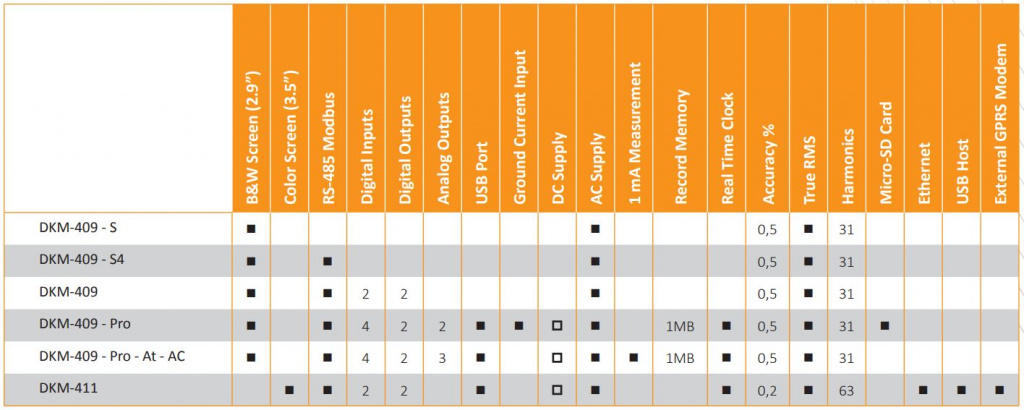

DKM-409 – це точний прилад, призначений для відображення різних параметрів змінного струму в 3-фазній розподільній панелі.
Завдяки ізольованому комунікаційному порту RS-485 Modbus RTU пристрій не має проблем із різницею потенціалів землі, а виміряні параметри безпечно передаються до систем автоматизації заводів і будівель.
Джерело живлення блоку ізольоване, тому один і той же пристрій можна використовувати як в системах 230/400В, так і 120/208В.
Графічний екран дозволяє відображати сигнали та графіки аналізу гармоній.
Різні екрани дисплея можна прокручувати автоматично. Екран, який налаштовується користувачем, на якому може бути відображений будь-який набір вимірюваних параметрів, перетворює одиницю на спеціально розроблену панель вимірювань.
Пристрій встановлюється в стандартний отвір панелі 92x92 мм.
ОСОБЛИВОСТІ:
• Справжні RMS вимірювання
• Дисплей гармонійних спотворень (31 гармоніка)

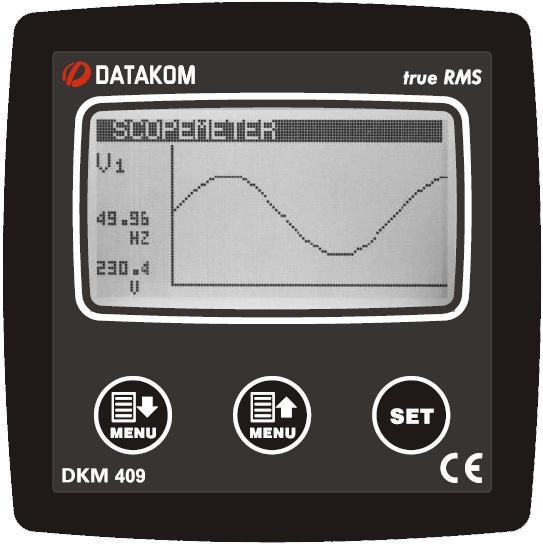

• Осцилограф, дисплей форми сигналу
• Відображення максимального попиту
• Екран дисплея, що налаштовується користувачем
• Повністю ізольований послідовний порт RS-485
• Зв'язок MODBUS-RTU
• 2 релейні виходи, що налаштовуються
• Можливість виходу енергетичного імпульсу
• Оптично ізольовані, настроювані цифрові входи
• Подвійні комутаційні лічильники активно-реактивної потужності
• Незалежний облік енергії мережі/генератора
• Конфігуровані лічильники користувачів
• Коефіцієнт трансформатора напруги для додатків середнього напруги
• Захищене паролем програмування передньої панелі
• Висока видимість, 128x64 пікселів графічний РК-дисплей
• Зменшена глибина панелі
• Широкий діапазон робочих температур
• Герметична передня панель (IP54)
• Система вставного підключення

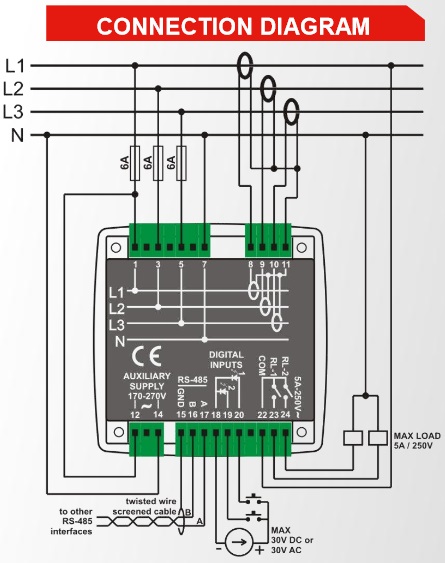

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Вхідне джерело живлення: 170 - 275 В змінного струму, номінальна частота 50 - 60 Гц (± 10%)
Діапазон введення вимірювань:
Входи напруги: 10 - 300 В AC (L-N)
20–520 В змінного струму (L-L)
Вхідний струм: 0,2 – 5,5 А змінного струму
Частота: 30 - 100 Гц
Точність:
Напруга: 0,5%+1 розряд
Поточний: 0,5%+1 цифра
Частота: 0,5%+1 цифра
Потужність (кВт, кВАр): 1,0%+2 розряд
Коефіцієнт потужності: 2,0%+2 цифри
Діапазон вимірювань:
Діапазон CT: 5/5A до 5000/5A
Діапазон VT: від 1,0/1 до 5000,0/1
Діапазон кВт: від 1,0 кВт до 50,0 МВт
Споживана потужність: < 4 ВА
Навантаження напругою: < 0,1 ВА на фазу
Навантаження струму: < 1VA на фазу
Релейні виходи: 5 А при 250 В змінного струму
Цифрові входи:
Активний рівень: від 5 до 30 В постійного або змінного струму
Мінімальна тривалість імпульсу: 250 мс.
Ізоляція: 1000 В змінного струму, 1 хвилина
Послідовний порт:
Рівень сигналу: RS-485
Зв'язок: Modbus RTU
Швидкість передачі даних: 9600 бод, без парності, 1 біт стоп.
Ізоляція: 500 В змінного струму, 1 хвилина
Кабель послідовного порту: 2 скручені дроти, екранований кабель. Максимум 60 пФ/метр
Робоча температура: від -20°C до +70°C (-4 до +158 F).
Максимальна вологість: 95% без конденсації.
Ступінь захисту: IP 54 (передня панель), IP 30 (задня панель)
Корпус: негорючий, сумісний з ROHS, ABS/PC (UL94-V0)

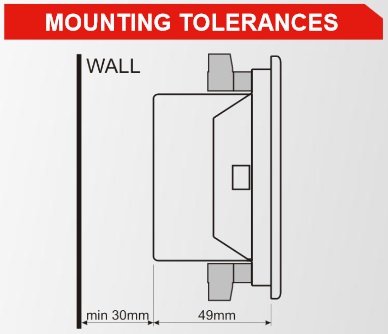

Монтаж: врізний монтаж із задніми кріпильними кронштейнами
Розміри: 102x102x53 мм (ШxВxГ)
Розмір панелі: 92х92 мм
Вага: 350 гр
Відповідність директивам ЄС:
2006/95/EC (низька напруга)
2004/108/EC (EMC)
Довідкові норми:
EN 61010 (вимоги безпеки)
EN 61326 (вимоги EMC)
