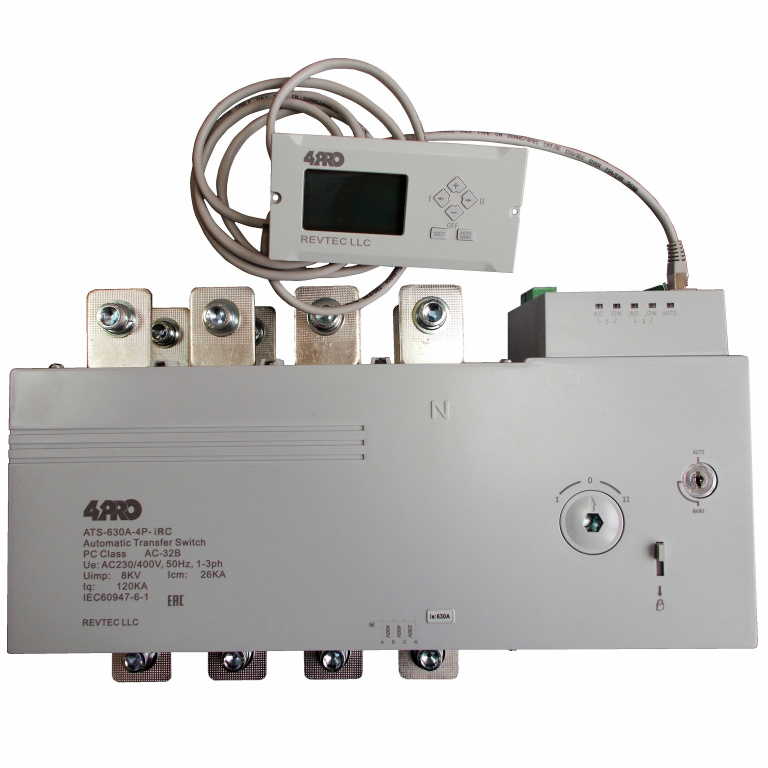

Перемикач ATS-630A-4P-iRC - це інтелектуальний пристрій на основі мікропроцесора, призначений для автоматичного та ручного перенесення навантаження від одного джерела живлення до іншого в широкому спектрі 1-3 фазних застосувань.
Пристрій відстежує 3-фазну нормальну та резервну напругу джерела, надсилає команду дистанційного запуску на генераторну установку та виконує перемикання між цими 2 джерелами, що підключають ланцюги навантаження до джерела живлення з напругою в заданих межах.
Пристрій має важіль ручного перемикання навантаження, перемикач ручного/автоматичного режимів і механічне блокування.
Входи та виходи: управління протипожежною ланкою, дистанційний запуск генератора, зовнішні індикатори.
Світлодіоди на передній панелі надають інформацію про наявність електромережі та генератора, а також про положення перемикача струму.
Зовнішній дисплей показує фазні напруги і може бути розміщений на відстані 1-3 метрів від пристрою за допомогою стандартного кабелю Ethernet.
Обмеження напруги джерела живлення, затримки передачі, пуску та зупинки та режими передачі можна налаштувати на передній панелі.
Примітка: Затримки застосовуються лише у випадку, якщо пристрій підключено до додаткового джерела живлення 24 В постійного струму.
Особливості
• 3 робочих положення: основне живлення ON - резервне живлення OFF; головне живлення OFF - резервне живлення ON; вимкнення основного та резервного живлення;
• подвійні складні контакти/ механізм горизонтального витягування/ попереднє накопичення енергії мікродвигуна та технологія керування мікрокомп'ютером;
• надійна механічна та електрична блокування;
• Технологія «Нульова позиція». Пристрій можна встановити в нульове положення в аварійних ситуаціях з двостороннім відключенням живлення, що відповідає вимогам протипожежного зв’язку;
• єдиний двигун, що забезпечує плавну, надійну, малошумну роботу;
• приводний двигун під напругою лише під час перемикання з надзвичайною економією енергії;
• механічна блокування, яка забезпечує безперешкодну роботу джерел нормального та резервного живлення;
• чіткі індикатори положення ON і OFF і активності;
• висока безпека та надійність з терміном служби більше 8000 разів;
• електромеханічний інтеграційний дизайн з точним перемиканням з використанням передової технології логічного керування та високою здатністю проти перешкод;
• проста установка за допомогою клемних з'єднань ланцюга управління.
