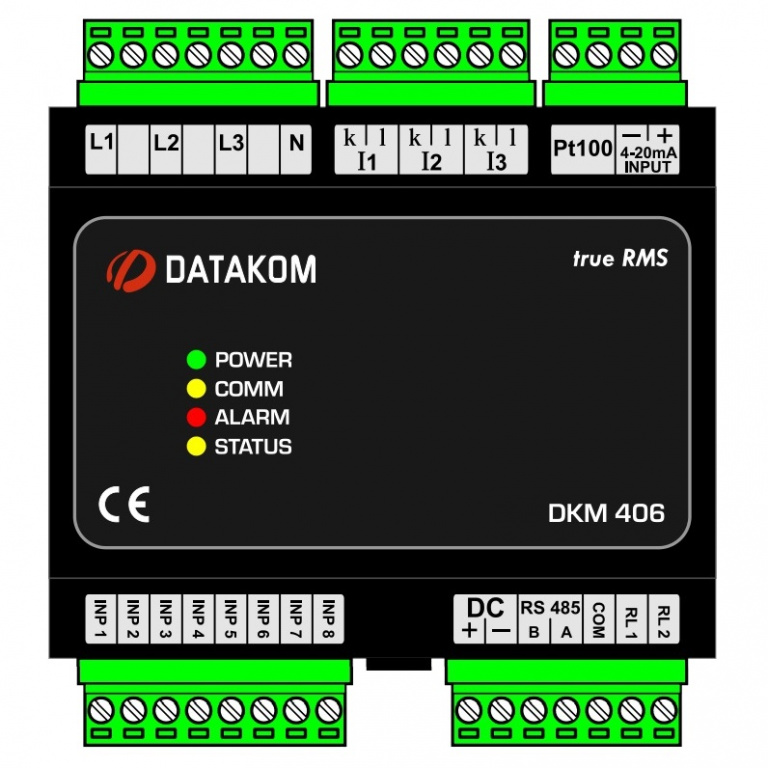

DКM-406
ТРАНСФОРМАТОР-ЦЕНТР ТА АНАЛІЗАТОР МЕРЕЖІ
1 МБ ПАМ'ЯТИ ЗАПИСІВ
ГАРМОНІЧНИЙ АНАЛІЗ
8 ЦИФРОВИХ ВХОДІВ
2 РЕЛЕЙНІ ВХОДИ
1 ШТ. PT100 ВХІД
DKM-406 - це високоточний пристрій, що дозволяє вимірювати, записувати та дистанційно контролювати всі сигнали несправності на підстанції та параметри змінного струму виходу головної шини НН.

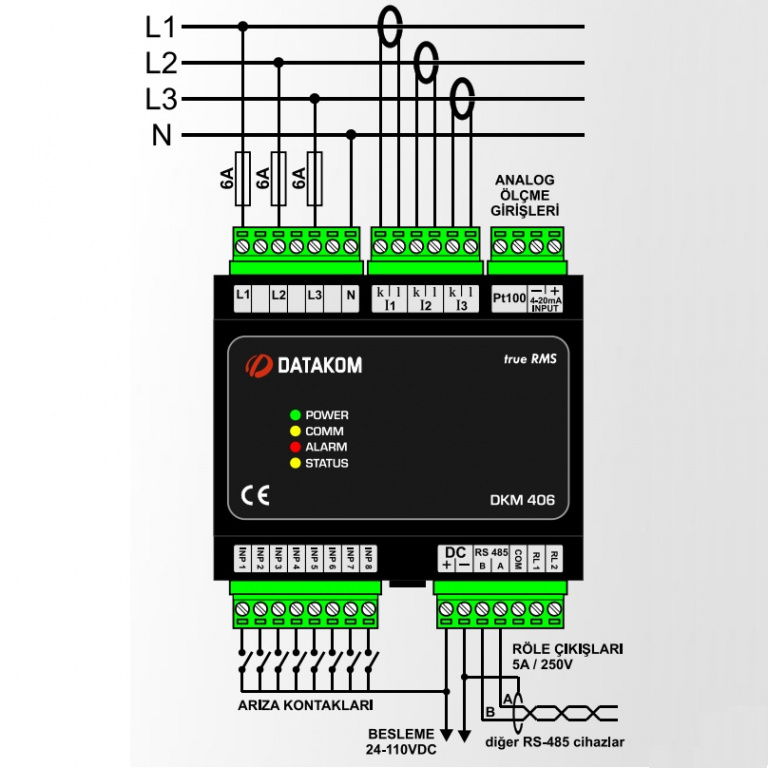

Пристрій живиться від напруги від 19 до 150 В постійного струму. Струмові входи пристрою включають внутрішні трансформатори струму 5А. Таким чином, він використовується шляхом підключення до існуючих трансформаторів струму послідовно і не потребує додаткових трансформаторів струму.
Пристрій має 8 цифрових входів. До цих входів підключаються потрібні сигнали несправності або попередження. Функції цифрових входів можна запрограмувати, вибравши їх зі списку.
Пристрій має 1 вхід PT100. Цей вхід призначений для вимірювання температури трансформаторного масла. Пристрій має 2 релейні виходи. Програмування реле здійснюється шляхом вибору функцій зі списку. При бажанні реле можна дистанційно керувати і вмикати/вимикати. Ізольований порт зв’язку RS-485 MODBUS RTU не піддається впливу різниці напруги на землі і забезпечує надійну передачу вимірюваних параметрів до систем моніторингу.
Налаштування параметрів пристрою здійснюється за допомогою безкоштовного програмного забезпечення для ПК через USB-порт. Він зберігає всі електричні параметри в 1 МБ пам'яті пристрою так часто, як це потрібно, записи зчитуються через Modbus.
